TT05型插入式传感器是一种接触到液体介质的超声波流浪传感器。他可以通过球阀等各种隔 离装置固定到管道上。（安装焊接底座的选择需要依据管道的材质选择，一般出厂时的默认 材质为碳钢）TT05型插入式的最大测量口径依据超声波流量变送器的型号和范围确定，最小 口径为 DN100. 此款插入式超声波流量计的一个特征是它可测的温度范围是-40℃ ~ +130℃，极大 的增加了在普通高温环境中的应用范围，并为客户节省了不必要的成本。标准电缆长度为 9 米（9m），如做好接地工作可以依据现场的情况加长电缆到 200 米。

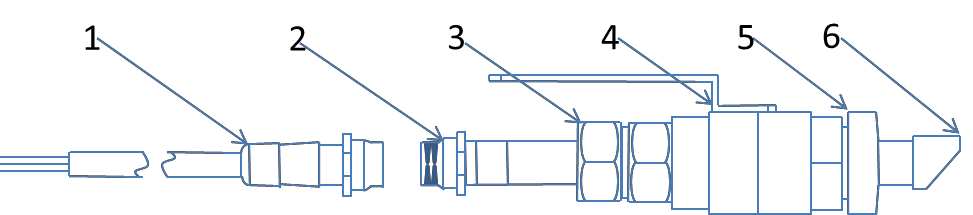

下面图是TT05型传感器的结构分解图。其安装座焊接在测量管道上，插入式传感器和安装座 通过一个球阀连接，当传感器取出时，关闭球阀即可，因此可实现带压安装与拆卸，同时连 接螺母采用 O 型密封圈密封结构，保证了安装、使用的安全。并且满足 IP68 的密封结构。
|
1. |
电缆 |
2. 航空接头 |
3.锁紧螺母 |
|
4. |
球阀 |
5.安装底座 |
6.传感器探头 |
安装选点
为了获得最强的信号强度和高精度的测量结果，需要在安装传感器前选择合适的测量点并按 照正确的安装间距安装。有关测量点选择的示例，请参阅手册中的相关部分
传感器的安装
安装方法如下：
1. 在确定的测量点上钻孔，钻孔直径为24mm。钻孔前先将传感器安装座的孔中心对准 钻孔中心，然后垂直焊接在管道上。
2. 将球阀关闭并拧紧在安装座上。
3. 旋转开锁紧螺母并松开锁环，将传感器缩进连接螺母中，然后将连接螺母拧紧在球阀上。
4. 打开球阀，将传感器向管内插入，同时测量管道外侧至手把标志位置(H), 使之符合下 面的计算公式：
H = 216 – d1-d2
d1= 管壁厚度 (mm)
d2= 管内衬厚度 (mm), 如果管壁没有内衬则 d2=0.
其中:
H =安装高度 (mm) = 外侧至手把标志位置的距离（mm）
216= 出厂标配插入式 TT05 型传感器的固定长度(mm)，如果特殊情况下需要额外加长传 感器的长度，请及时联系厂商。
5. 略微拧紧螺母，使锁环压住探头，旋动扳手，使定向杆指向两传感器中间。请确保在传 感器标记处的 UP/DOWN 的箭头方向与超声波传感器信号方向一致，最后拧紧螺母。
6. 连接好传感器电缆，确保上下游传感器接线正确。
