智慧水务平台

位置 : 龙润仪表 > 龙润云 > 正文



        智慧水务云抄表平台可实现以太网关及各种无线设备的数据接入,并可为第三方平台定制化开发接入解析API,方便终端对接多种平台要求。该平台适用于远程监控站,工作人员在调度中心即可实时监测流量计的运行状态,确保各站点设备正常运行以及设备出现故障时通知维修人员及时处理。

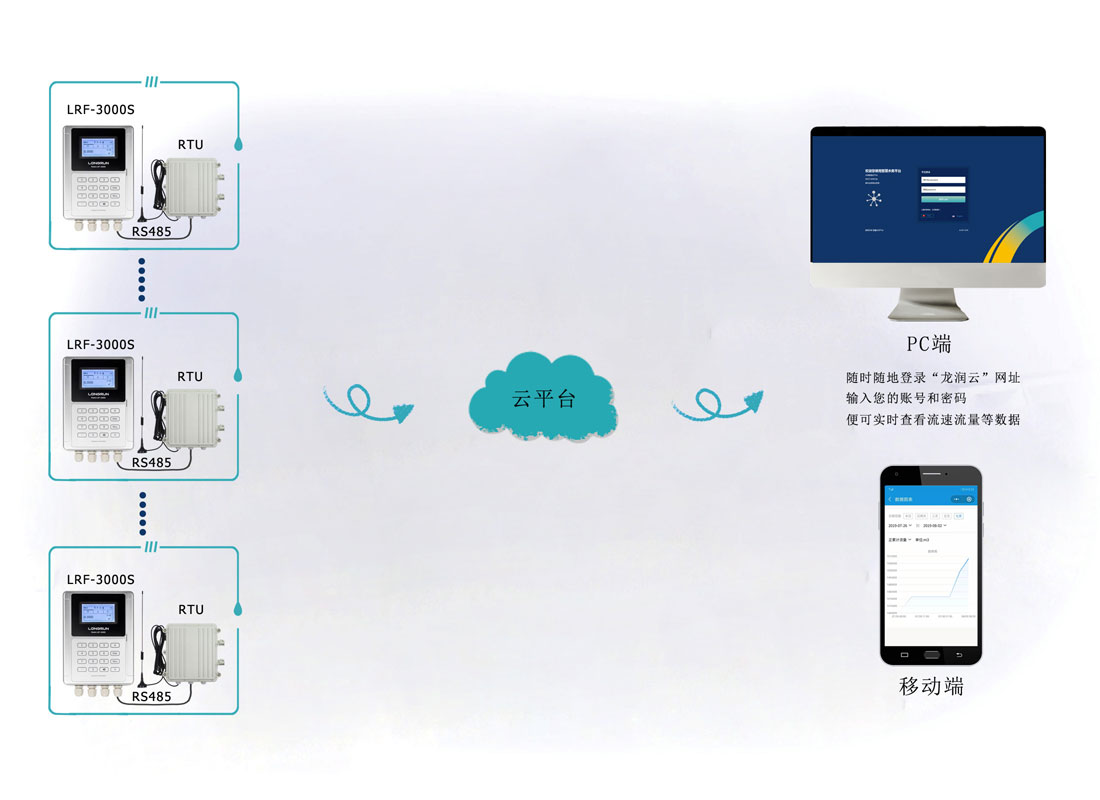

       水利和水务部门的水表、流量计、压力检测器等监测设备可以通过低功耗或者长供电无线传输模块将检测到的数据传输到相应的云管理平台上(也就是我们的龙润云)。从而实现水利计量,水文、水资源监测控制。

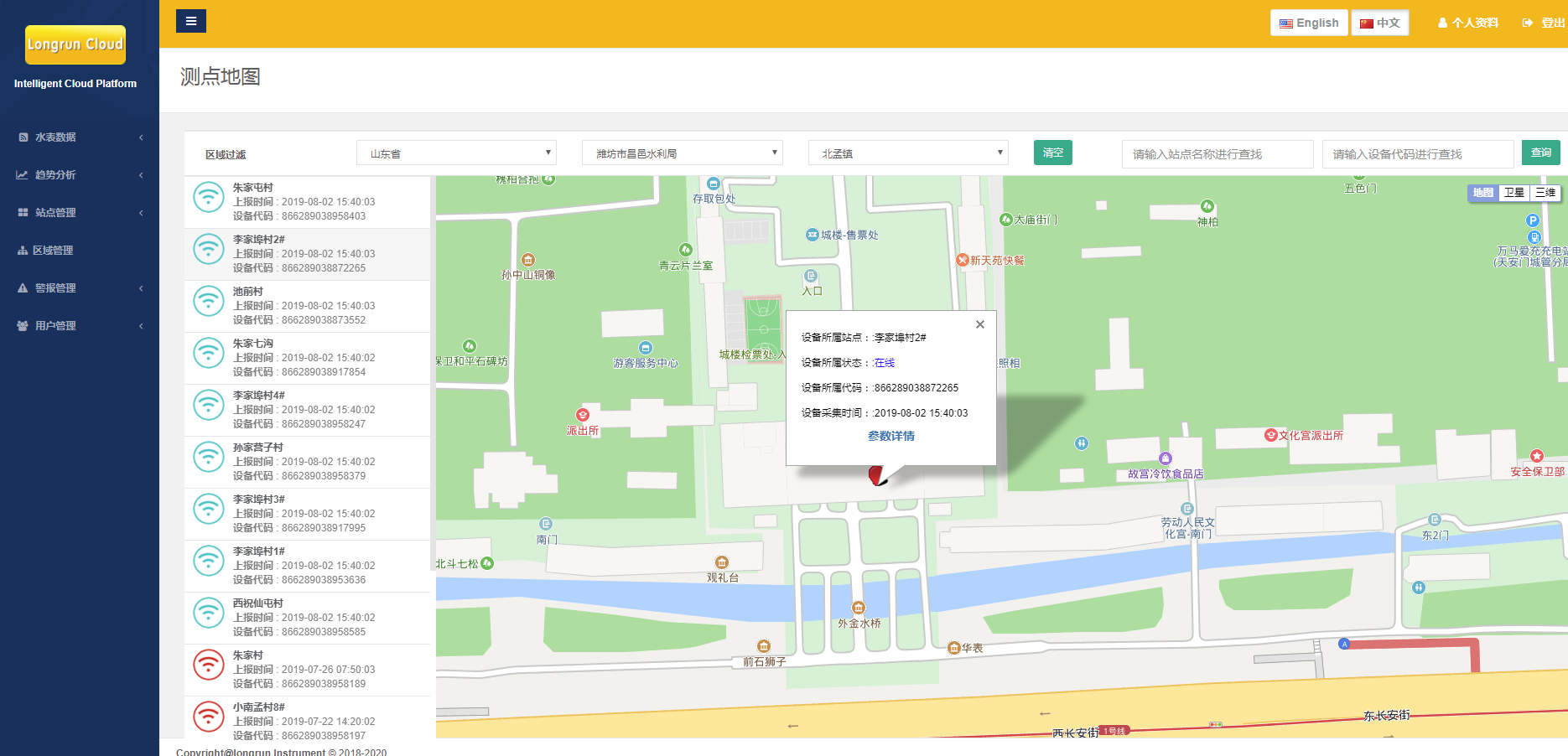

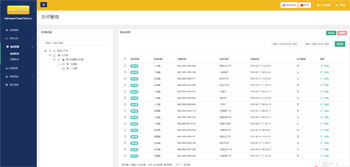

云平台

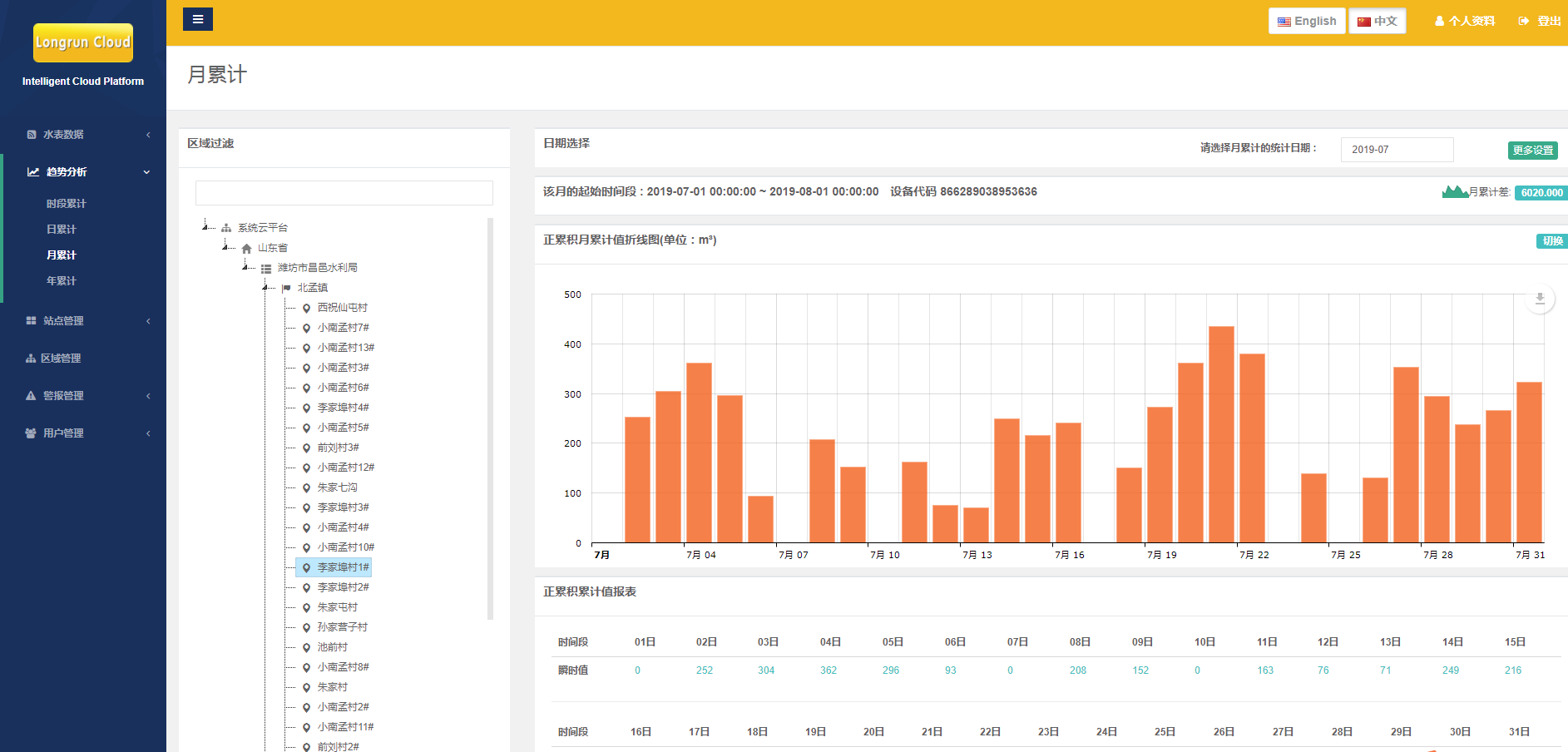

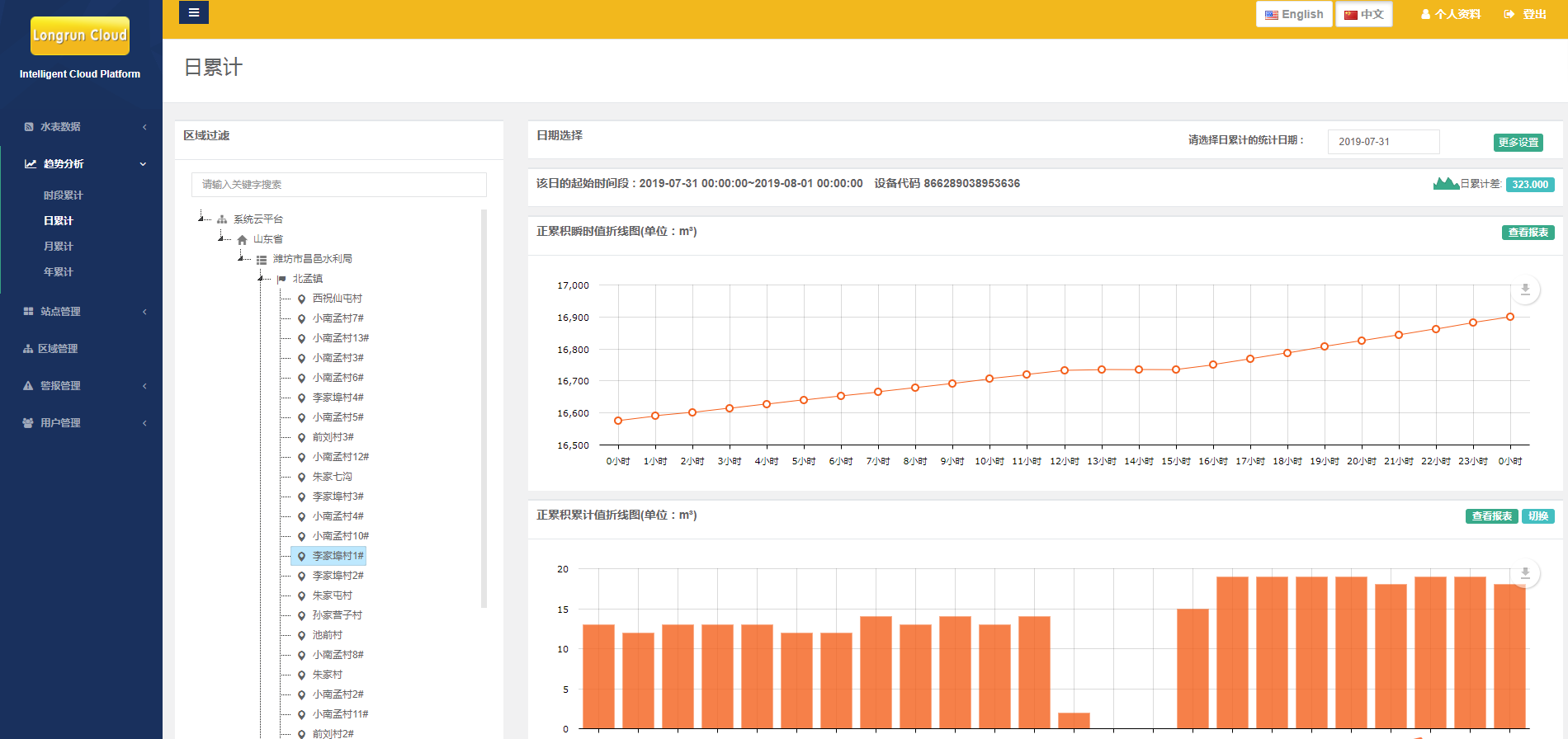

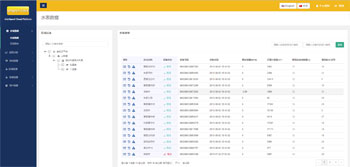

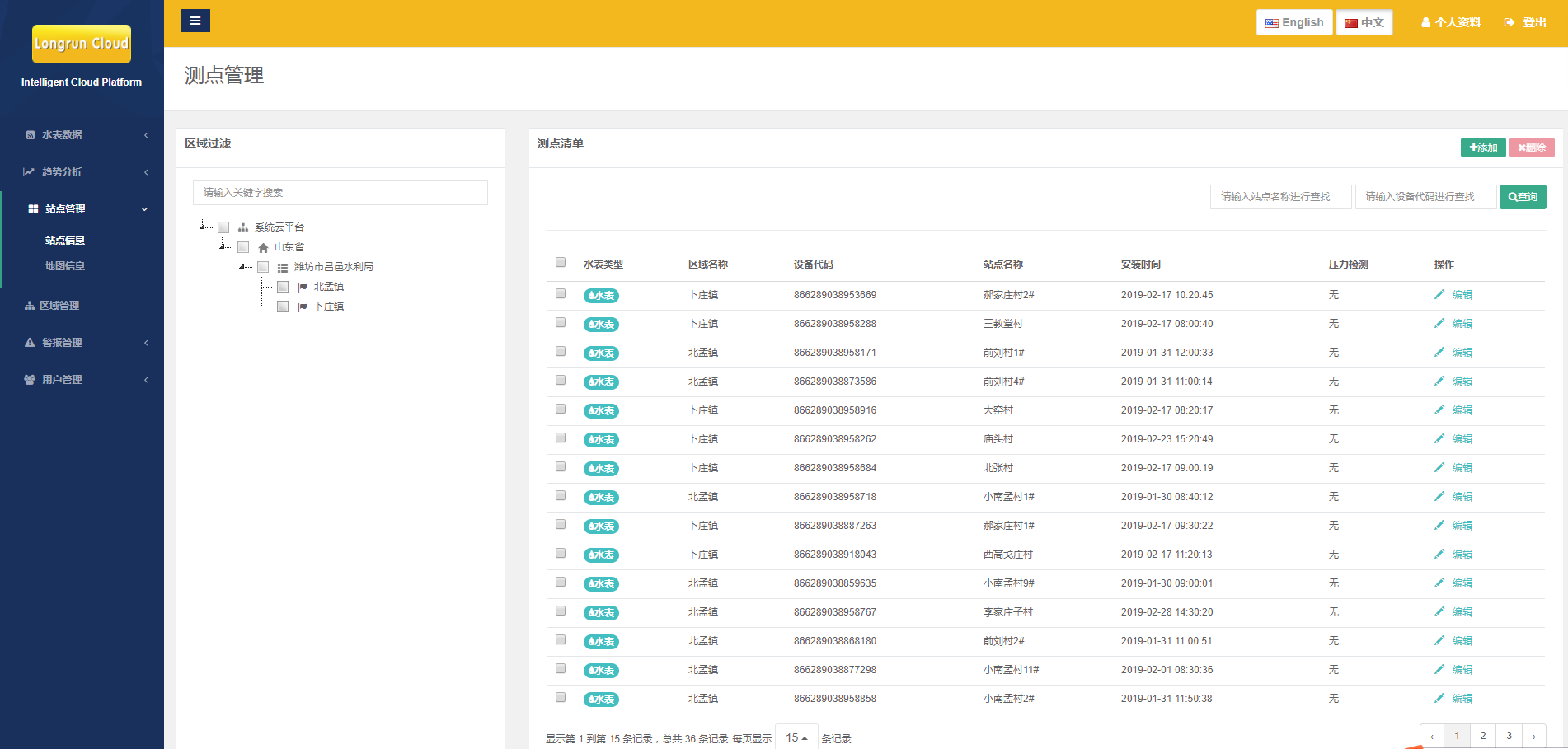

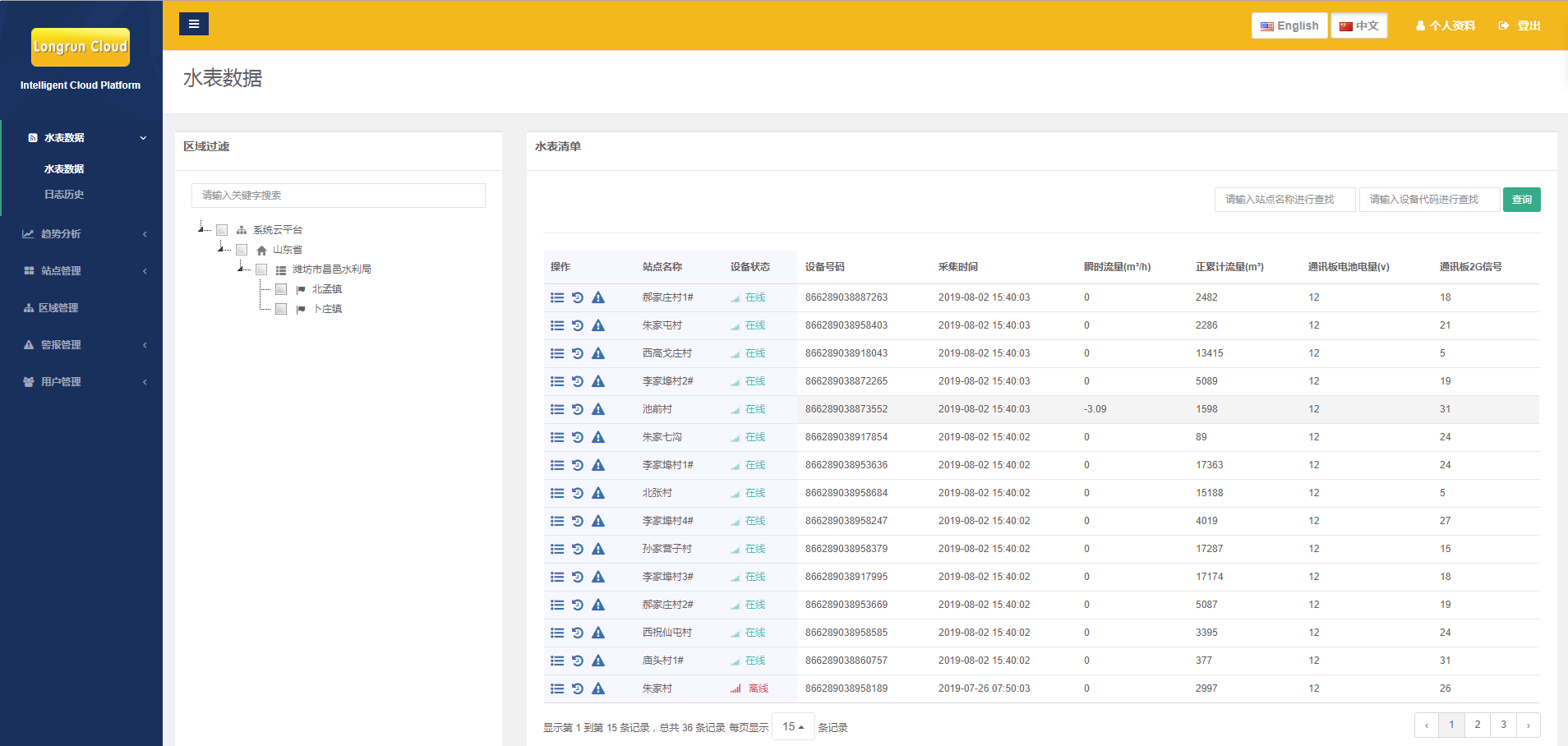

智慧水务平台 云平台 智慧水务平台数据

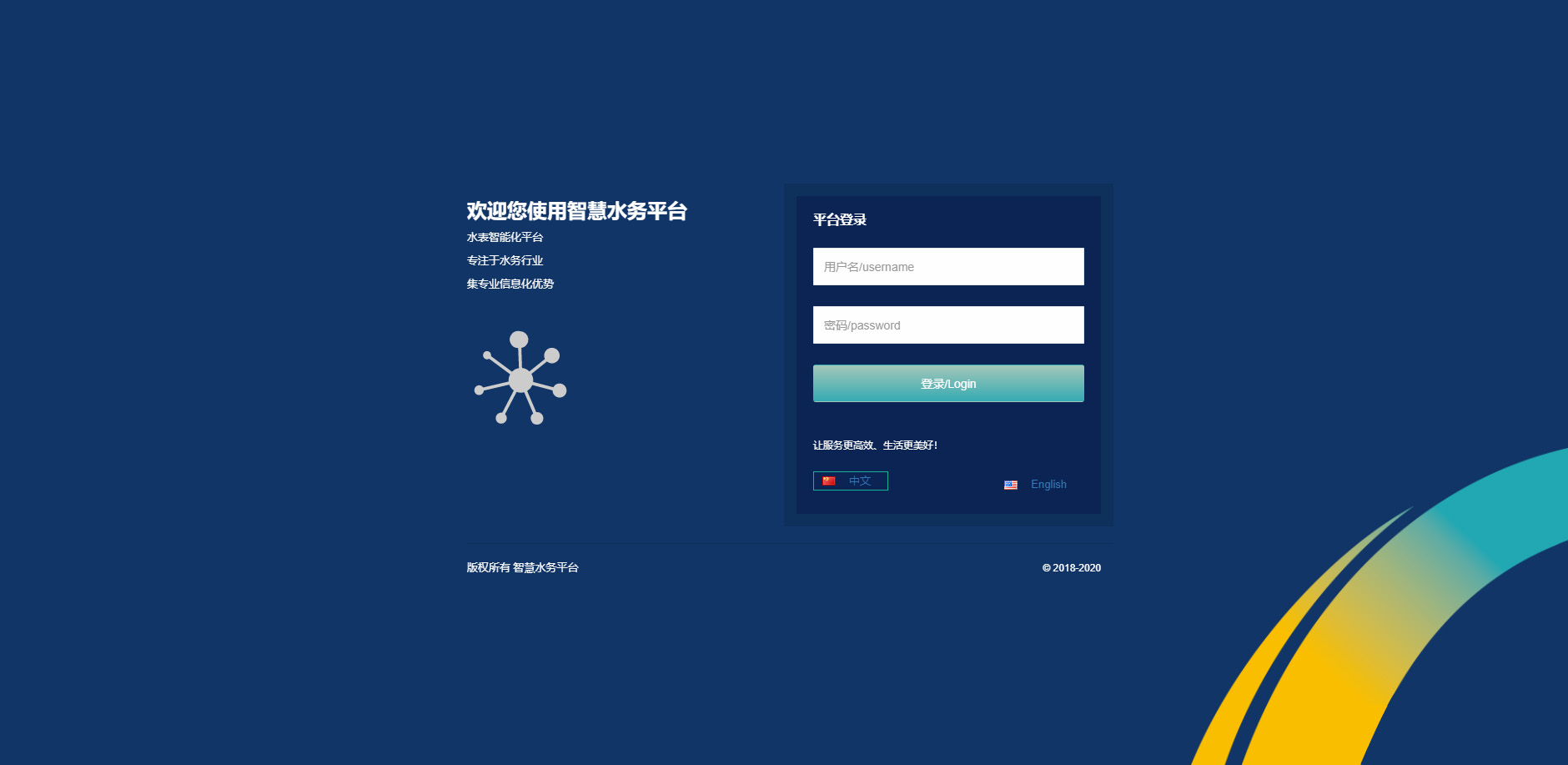

云平台数据 龙润云 龙润云智慧水务平台

太阳能供电系统案例

太阳能供电系统介绍
针对野外站点不存在供电系统的客户,结合我公司的产品特点及技术优势,可实现太阳能供电测量远传系统。
系统主要有四部分组成:
调度中心:包括计算机等硬件配置及软件系统
通信平台:移动GPRS网络、Internet网络
远程传输采集设备:管网监测终端
管网监测终端被安装在监测点,采集现场流量计的输出信号,通过GPRS传输到监测中心,可采用太阳能供电监测终端。
现场测量仪表:超声波流量计。
系统采用GPRS方式通讯,借助移动公司GPRS网络平台传输数据,只要有GPRS信号的地方就可以进行无线传输,对于GPRS信号不强的地方可以采用短消息方式通讯。

管网远程测控终端的功能特点
◆ 采集管网流速、流量、流向、累积量等数据。
◆ 将采集数据主动上报到调度中心;支持定时上报和监测数据超限上报。
◆ 供电方式:太阳能供电。
◆ 太阳能供电条件下支持调度中心随时问询。
◆ 采用GPRS、短消息无线通信方式。
◆ 现场可存储、显示、查询累积量、流量等数据及工作参数。
◆ 数据存储间隔、数据上报间隔可以设置。
◆ 防水防潮等级高,测井内安装时:IP68。
◆ 为现场流量计等设备提供直流电源: 12V。
◆ 支持远程升级设备程序、设定参数。

产品结构
终端设备设计成两种外形结构:测井内型、测井外型。
◆ 测井内型:设备安装在测井内。
◆ 测井外型:设备安装在测井外。

管网测控终端的安装方式
根据产品结构,可采取以下安装方式。
◆ 测点设备配置表
序号 部件名称 数量 备注
1 通讯模块(RTU) 1
2 室外型金属防护箱 1 480×360×240 mm
3 太阳能控制器 1 10A
4 电源避雷器 1
5 铅酸蓄电池 1 24Ah
6 太阳能板 1 30W
7 金属杆及安装支架 1 依据安装环境设计
8 超声波流量计 1 485通讯

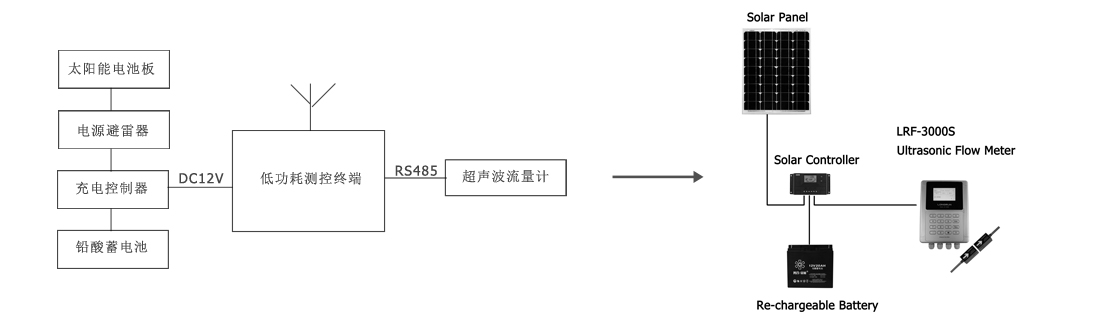

◆ 终端设备工作原理示意图


◆ 终端设备安装方式
将超声波流量计主机、低功耗测控终端、太阳能控制器、电源避雷器、蓄电池等集成在金属防护箱内,传感器安装在供水管网上面。金属防护箱安装在金属杆上。太阳能板安装在金属杆上的支架上。流量计信号线接在测控终端内。

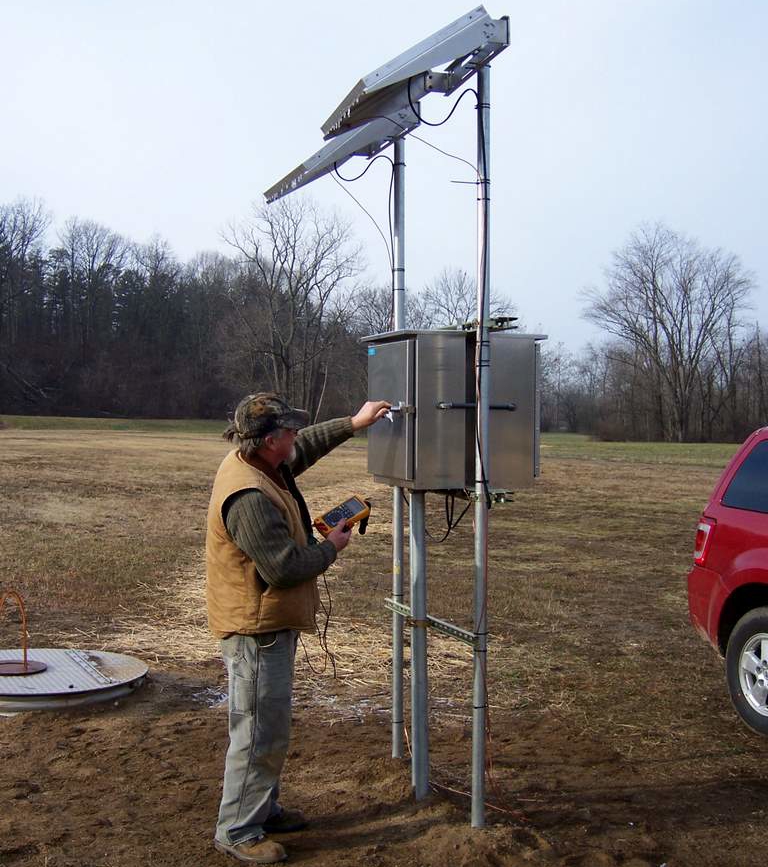

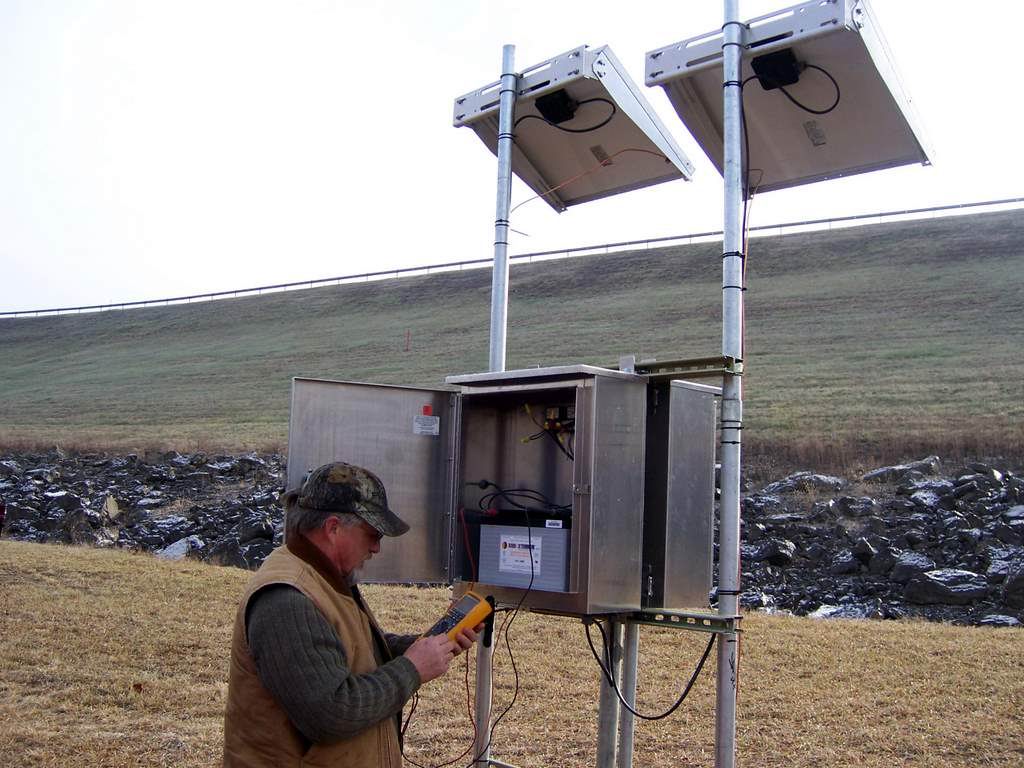

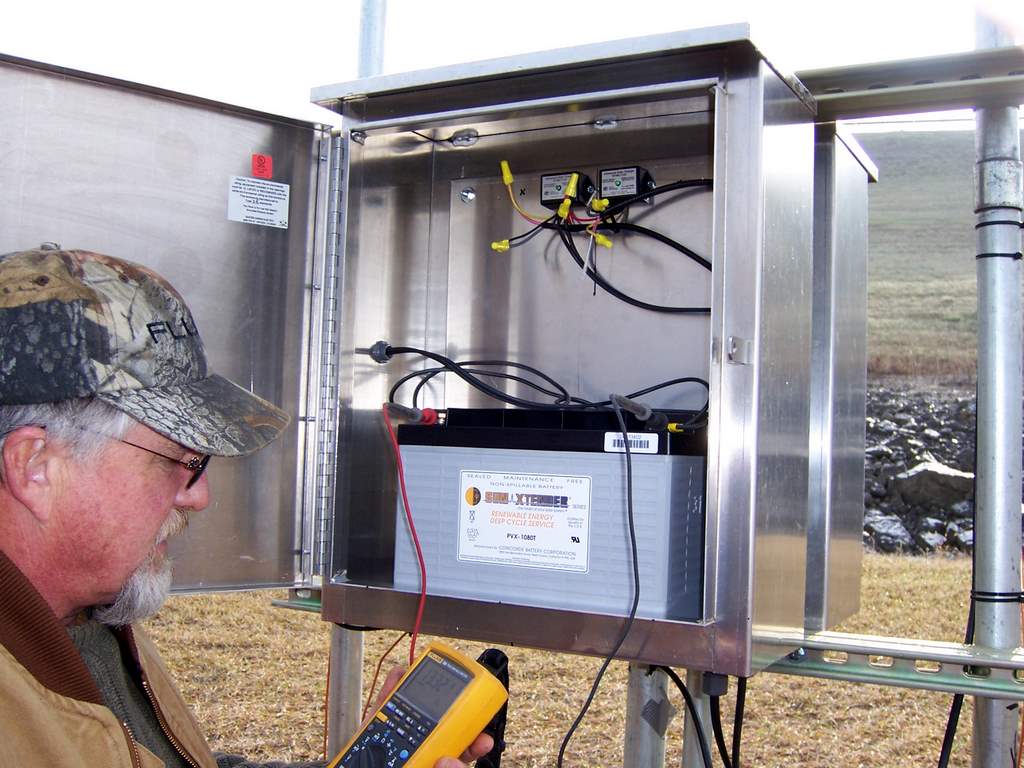

实例安装
