外夹式超声波冷/热量计

  • 产品介绍
  • 产品实物图
  • 技术参数
  • 资料下载
  • 安装视频



名称:外夹式超声波冷/热量计
型号:LRF-3000SW-R
尺寸:210*160*63mm


简要描述:

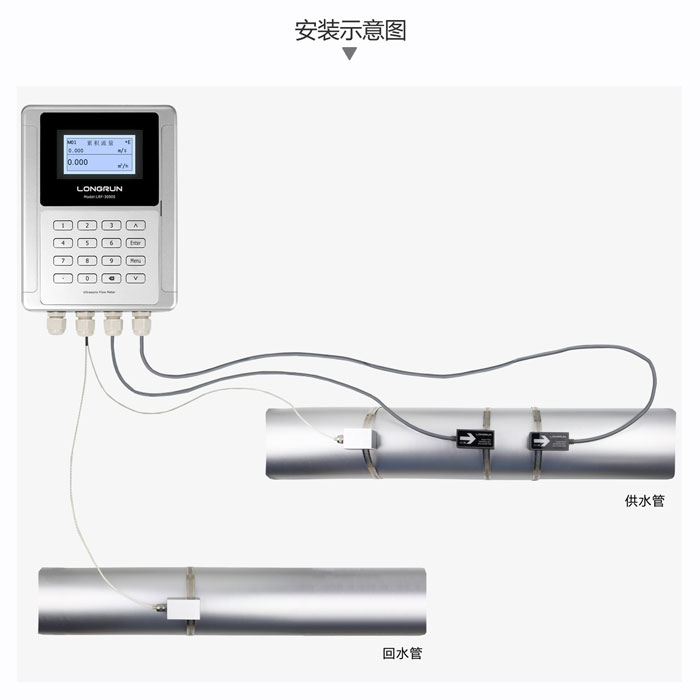

LRF-3000SW-R是壁挂式主机(可安装于墙面、仪表箱、配电箱内)搭配外夹式流量传感器、RTD模块和外夹式温度传感器组成的外夹式超声波热量计。采用的是自主研发的TGA时差式的测量技术。TGA测量技术相比国内其他家普通的TDC算法,是一种更高速、更高精度测量过程时间的算法。


产品特点 :
相对于其他常规流量计,LRF-3000SW-R超声波热量计除了具有现场安装灵活性高,高响应速度以及在低流速情况下更优秀的测量能力外,还有以下特点:
        1.使用独立的40万门阵列的高性能FPGA芯片。测量速率每秒可以大于300次,对比其他品牌在对测量管径内的气泡耐受率上有很大的提升。 最高可以耐受连续5秒的连续气泡。
        2.信号强度增加,对各种水垢,管内生锈以及管内内衬有更大的穿透力。
        3.4行LED显示屏,中/英文双语菜单,方便操作。
        4.传感器采用我们特有生产制造工艺及配对技术,零点范围可以控制在0.03m/s内。每一对传感器静态之间的时差<2纳秒,从而有效保证测量时差的真实性。
        5.该款冷热量计所搭配的是PT1000,相比其他同类型冷热量计所搭配的PT100,相对稳定性更好,准确率更高。

选型参数:
型号 变送器
LRF-3000S
超声波流量计
壁挂式
量程:±0.03m/s ~ ±12m/s
精度:±1%
重复精度:0.2%
显示屏:240*128 LCD
电源: 10-36VDC/AC90~245V
变送器外壳: IP65, ABS+PC
工作温度: -20℃~50℃
输出: OCT 脉冲输出 0-10KHz, 继电器输出, 4-20mA
通信: RS232/RS485, Modbus协议(M-BUS 或者 HART 可选)
编码 输出
1 OCT, 继电器, RS232/RS485, 4-20mA(流量计)
2 OCT, 继电器, RS232/RS485, 4-20mA,RTD(热量计)
编码 传感器
TT01 外夹式, IP68, 工作温度: -40℃ ~ +80℃(常温)
TT03 外夹式, IP68, 工作温度: -40℃ ~ +130℃(中温)
TT02H 外夹式, IP68, 工作温度: -40℃ ~ +180℃(高温)
XXX 线缆长度
030 标准长度9米
XXX 最大长度300米
编码 温度传感器
PT1000 PT1000 温度传感器+RTD模块(选配)
编码 存储
SD SD卡(32G)+SD卡模块(选配)

外夹式超声波热量计外夹式超声波热量计1外夹式超声波热量计4外夹式超声波热量计2外夹式超声波热量计3
                                                     专利证书
外观专利

                                                   型评证
型评证书



性能指标
流速范围 0 m/s ~± 12 m/s
精度 测量值的±1.0%
重复性 0.2%
测量管径 DN25~DN1200mm
功能指标
输出 模拟输出:0/4~20mA,最大负载750Ω
脉冲输出:0~9999Hz,OCT输出(最大和最小频率可调)
继电器输出:最高频率1Hz(1A@125VAC或2A@30VDC
通讯协议 RS232 & RS485.Modbus协议(M-BUS 或者 HART 可选)
SD 卡
(选配 )
32G
存储间隔时间: 1 ~ 99999秒(可设定)
电源 10 ~ 36 VDC或者AC100~240V.
键盘 16位按键
显示 240*128 ,4行LCD显示
温度 变送器:  - 40℃ ~ 60℃
外夹式传感器: - 40 ℃ ~ 80 ℃(常温)
外夹式传感器: - 40 ℃ ~ 130 ℃(中温)
外夹式传感器: - 40 ℃ ~ 180 ℃(高温)
湿度 Up to 0 ~ 99% RH, non - condensing.
物理指数
变送器 PC/ABS, IP65.
传感器 传感器和信号电缆一体式设计,无需自己接线;防护等级IP68,可浸水工作
标准电缆长度:9m,最长可延长至300
包装 20*22*23.5cm, 4.0kg
