插入式超声波流量计

  • 产品介绍
  • 产品实物图
  • 技术参数
  • 资料下载
  • 安装视频



名称:插入式超声波流量计
型号:LRF-3000SC
尺寸:210*160*63mm


简要描述:
LRF-3000SC 是一款固定壁挂式超声波流量计,采用的是自主研发的TGA时差式的测量技术。TGA测量技术相比国内其他家普通的TDC算法,是一种更高速、更高精度测量过程时间的算法。


产品特点 :
相对于其他常规流量计,LRF-3000S超声波流量计除了具有现场安装灵活性高,高响应速度以及在低流速情况下更优秀的测量能力外,还有以下特点:
1.     使用独立的40万门阵列的高性能FPGA芯片。测量速率每秒可以大于300次,对比其他品牌在对测量管径内的气泡耐受率上有很大的提升。 可以耐受连续5秒的连续气泡。

2.     信号强度增加,对各种水垢,管内生锈以及管内内衬有更大的穿透力。

3.     4行LCD显示屏,中/英文双语菜单,方便操作。

4.     传感器采用我们特有生产制造工艺及配对技术,零点范围可以控制在0.03m/s 内。每一对传感器静态之间的时差<2 纳秒,从而有效保证测量时差的真实性。



选型参数:
型号 变送器
LRF-3000S 超声波流量计
壁挂式
量程:±0.03m/s ~ ±12m/s
精度:±1%
重复精度:0.2%
显示屏:240*128 LCD
电源: 10-36VDC/AC100~240V
变送器外壳: IP65, ABS+PC
工作温度: -20℃~50℃
输出: OCT 脉冲输出 0-10KHz, 继电器输出, 4-20mA
通信: RS232/RS485, Modbus协议
编码 输出
1 OCT, 继电器, RS232/RS485, 4-20mA(流量计)
2 OCT, 继电器, RS232/RS485, 4-20mA,RTD(热量计)
编码 传感器
TT05 插入式, IP68, 工作温度: -40℃ ~ +130℃
XXX 线缆长度
030 标准长度9米
XXX 最大长度300米
编码 温度传感器
PT1000 PT1000 温度传感器+RTD模块(选配)
编码 存储
SD SD卡(32G)+SD卡模块(选配)


提供中性产品或者OEM贴牌供货(点击下图查看大图)
LRF-3000S超声波流量计LRF-3000S超声波流量计配件

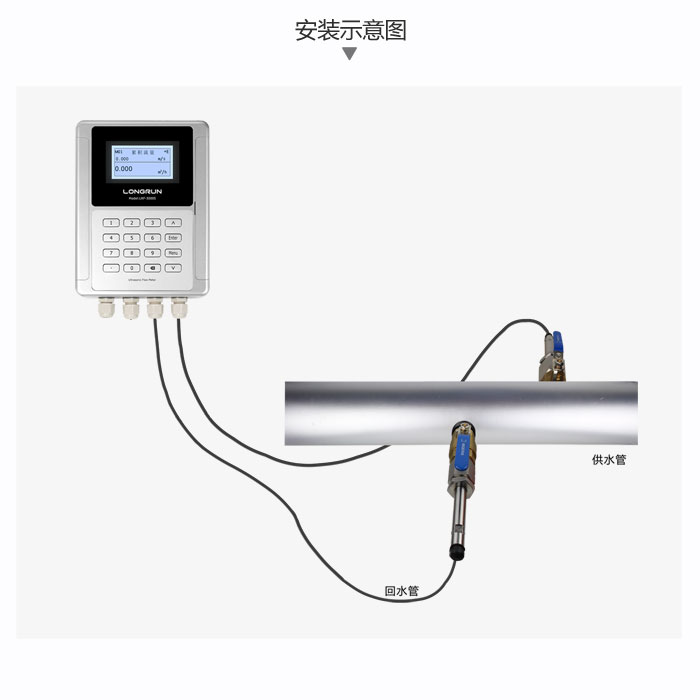

LRF-3000S超声波流量计尺寸插入示意图OEM服务
                                                                                专利证书

外观专利





性能指标
流速范围 0 m/s ~± 12 m/s
精度 测量值的±1.0%
重复性 0.2%
测量管径 DN100mm~DN1200mm
功能指标
输出 模拟输出:0/4~20mA,最大负载750Ω
脉冲输出:0~9999Hz,OCT输出(最大和最小频率可调)
继电器输出:最高频率1Hz(1A@125VAC或2A@30VDC)
通讯协议 RS232 & RS485.Modbus协议
SD 卡
(选配 )
最大存储: 32G,512 天
存储间隔时间: 1 ~ 99999秒(可设定)
电源 10 ~ 36 VDC或者AC100~240V.
键盘 16位按键
显示 240*128 ,4行LCD显示
温度 变送器(主机):  - 40℃ ~ 60℃
插入式传感器:  - 40 ℃ ~ 130 ℃
湿度 Up to 0 ~ 99% RH, non - condensing.
物理指数
变送器 PC/ABS, IP65.
传感器 真正304不锈钢材质,专利航空插头式设计;防护等级IP68,可浸水工作
标准电缆长度:9m,最长可延长至300
包装 20*22*23.5cm, 3.0kg

●LRF-3000S   产品选型样册(点击查看)

●LRF-3000S   产品说明书(点击查看)

●LRF-3000S用SD卡数据分析软件(点击查看)
