超声波流量计的管道 - 水槽流动转换的问题
目前用于测量超声波流量计中非满管中水流量的大多数水槽样式最初并未设想用于处理这种流动。虽然已经为这些水槽中的一些开发了工程过渡 - 端部适配器，但是许多安装都具有现场形成的过渡 - 一些好的和一些坏的。
目前用于测量超声波流量计中非满管中水流量的大多数水槽样式最初并未设想用于处理这种流动。虽然已经为这些水槽中的一些开发了工程过渡 - 端部适配器，但是许多安装都具有现场形成的过渡 - 一些好的和一些坏的。
在以上图：环境分析采样指南开放通道中的流量测量方法，魁北克环境中心专家分析说明了与流动不良流动相关的三个常见问题：
将水槽设置为低于进水管
上游管道坡度过大
上游流量调节不足
每个插图都显示了Parshall水槽 - 最常用于测量明渠水流量的水槽。

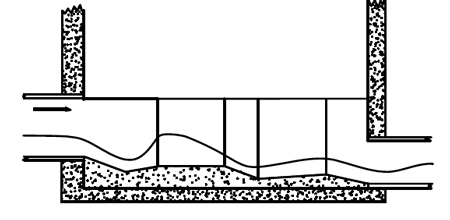

将水槽设置为低于进水管
为了使超声波流量计的水槽正常运行，接近的流量应该是平静的，没有液压跳跃或上游干扰10-20个喉部宽度。为了帮助实现这一点，水槽的底板应设置在上游通道或管道的上方或上方。
在这里，我们看到一个非典型的安装，其中水槽设置低于进水管。完成此操作后，当流量下降时将发生跳转。根据跳跃发生的位置，水槽将低于或高于流速。
过度上游管道坡度
使用水槽测量流量的另一个条件是当流体进入水槽时，流动必须是亚临界的。这是因为水槽通过以限定的方式将较慢的亚临界流加速到临界状态来操作。
如果进入水槽的水流已经超临界 - 在这种情况下，因为管道坡度太大 - 水槽设计发展的水平 - 流量关系，从来没有和水流通过水槽。这样的结果是水位（并因此指示的流速）低于亚临界条件下给定流速的水位。
通常，进入的管道坡度不应超过2％ - 随着管道尺寸变大而减小。

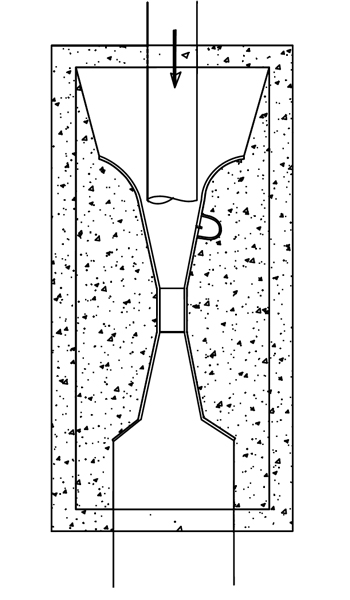

上游流量调节不足
当流动接近水槽时，它必须良好地分布在进近通道上并具有正常的速度分布。如果将管道放置得太靠近水槽的会聚部分，则不允许流动分布良好或呈现正常的速度分布。
结果，当流体通过水槽的会聚部分时，流动被引导。水槽中的水位低于进水管的中心线而不是沿着侧壁。与上述条件一样，没有可以应用于流动方程的准备校正。为了获得准确的流量，必须修改安装或使用流量调节器来开发更正常的接近速度/轮廓。这样超声波流量计才能正常运转。
